管桁架钢结构

时间:2020-10-29 12:28:37来源:http://www.zyrsgg.com/product641025.html

管桁架钢结构产品分类

1、固定桁架:

桁架中最坚固的一种,可重复利用性高,唯一缺点就是运输成本较高。产品分为方管和圆管两种。

2、折叠桁架:

最大的优点就是运输成本低,可重复利用性稍逊。产品分为方管和圆管两种。

3、蝴蝶桁架:

桁架中最具有艺术性的一种,造型奇特,优美。

4、球节桁架:

又叫球节架,造型优美,坚固性好,也是桁架中造价最高的一种。

管桁架钢结构加工工艺特点

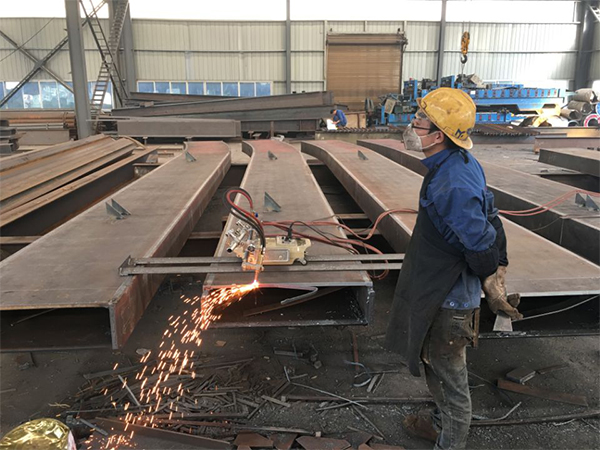

1、精工焊接:大型机器,流水作业,多年技师,专业焊接,品质保证。

2、烤漆工艺:汽车品质,专业烤漆房,精工烤漆工艺。

3、规范加工:大型机器定位,孔位准确。

4、技术领先:有自己的租赁安装公司和优秀的团队。

管桁架钢结构:一种由杆件彼此在两端用铰链连接而成的结构。桁架由直杆组成的一般具有三角形单元的平面或空间结构,桁架杆件主要承受轴向拉力或压力,从而能充分利用材料的强度,在跨度较大时可比实腹梁节省材料,减轻自重和增大刚度。

桁架是由一些用直杆组成的三角形框构成的几何形状不变的钢结构物。杆件间的结合点称为节点(或结点)。根据组成桁架杆件的轴线和所受外力的分布情况,桁架可分为平面桁架和空间桁架。屋架或桥梁等空间结构是由一系列互相平行的平面桁架所组成。若它们主要承受的是平面载荷,可简化为平面桁架来计算。

平面桁架

组成桁架的杆件的轴线和所受外力都在同一平面上(图1)。平面桁架可视为在一个基本的三角形框上添加杆件构成的。每添加两个杆,须形成一个新节点才能使结构的几何形状保持不变。这种能保持几何坚固性的桁架叫作无余杆(或叫无冗杆)桁架。如果只添加杆件而不增加节点,就不能保持桁架的几何坚固性,这种桁架叫作有余杆(或叫有冗杆)桁架。

分析静定平面桁架的受力情况有以下两种方法:

①截面法

②节点法

③麦克斯韦-克雷莫纳法

空间桁架

组成桁架各杆件的轴线和所受外力不在同一平面上。在工程上,有些空间桁架不能简化为平面桁架来处理,如网架结构。塔架、起重机构架等。空间桁架的节点为光滑球铰结点,杆件轴线都通过联结点的球铰中心并可绕球铰中心的任意轴线转动。每个节点在空间有三个自由度。节点和杆件数的关系为W=3j-n,W>0为几何可变桁架,W=0为几何不变且无多余约束的空间桁架。空间桁架和平面桁架一样,可用部分截割法和节点法求出桁架内所有杆件所受的内力。部分截割法则是利用空间任意力系的六个平衡条件求出各杆的内力。节点法是截取节点为隔离体,利用每个节点所受的空间汇交力系的三个平衡条件,求出各杆的内力
